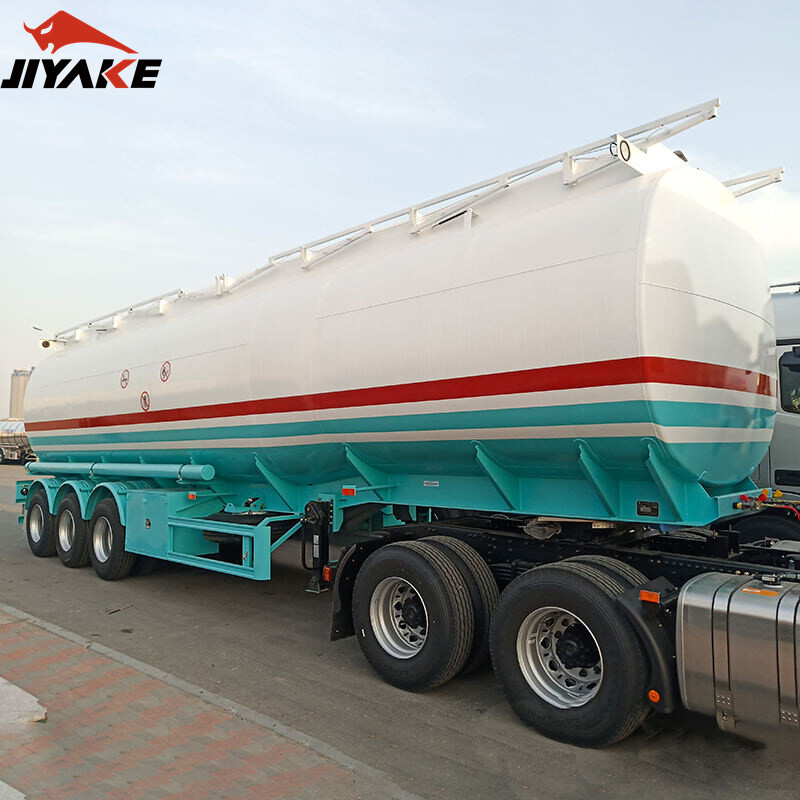

Capacidad del camión cisterna de combustible, diseño de los compartimentos y opciones de bombeo explicados

La evaluación de un camión cisterna de combustible comienza con una simple corrección: el volumen declarado es solo una parte de la especificación. La capacidad utilizable de un camión cisterna de combustible depende de la densidad del líquido, el margen para controlar el oleaje, el espacio para la expansión térmica, las condiciones de la carretera y el método de carga. Un camión cisterna que parece eficiente sobre el papel puede volverse restrictivo durante el servicio si la geometría del depósito, la disposición de los compartimentos y el sistema de descarga no se adaptan al tipo de combustible y al patrón de distribución.

La capacidad es un parámetro estructural y operativo

En el diseño de camiones cisterna de combustible, el volumen bruto del depósito y el volumen de carga efectivo deben analizarse por separado. El volumen bruto describe el espacio interno de la estructura del depósito. El volumen efectivo es menor porque el depósito normalmente necesita espacio para vapores, especialmente cuando los cambios de temperatura ambiente pueden provocar expansión. Si el camión cisterna transporta únicamente diésel, el margen puede gestionarse de manera diferente que en una unidad multiproducto que transporta gasolina y diésel en la misma ruta. Por eso, la capacidad no puede evaluarse únicamente en metros cúbicos.

La forma de la estructura también modifica su utilidad real. Un depósito elíptico reduce el centro de gravedad y suele mejorar la estabilidad lateral, pero puede limitar la libertad de disposición interna en comparación con una sección circular. Una estructura circular distribuye las tensiones de manera eficiente; sin embargo, la integración con el chasis y los límites de altura pueden orientar el diseño hacia una forma ovalada o elíptica modificada. En plataformas de camiones pesados, la relación entre la distancia entre ejes, la altura del bastidor y la posición de los soportes del depósito es tan importante como el volumen anunciado del camión cisterna, ya que una distribución de carga deficiente puede provocar una carga insuficiente sobre el eje delantero o una concentración de carga en el eje trasero durante una descarga parcial.

Otro error común es suponer que un camión cisterna más grande siempre mejora la economía de la ruta. Si los puntos de entrega son pequeños y frecuentes, una capacidad excesiva puede generar viajes repetidos con carga parcial, mayor riesgo de oleaje y una secuenciación ineficiente de los compartimentos. Para depósitos con entregas estables de gran volumen, un camión cisterna más grande para un solo producto puede ser razonable. Para el abastecimiento de estaciones de servicio, la opción más útil suele ser un equilibrio entre el volumen total y una división flexible de los compartimentos.

El diseño de los compartimentos afecta la integridad del producto

La disposición de los compartimentos es donde aparecen muchas diferencias técnicas. Un camión cisterna que transporta un solo producto puede utilizar una disposición interna más sencilla, pero la distribución de varios productos normalmente requiere varias secciones aisladas. El objetivo no es únicamente separar los distintos grados de producto. Una compartimentación adecuada ayuda a gestionar la evolución de la carga sobre los ejes durante la descarga, limita el efecto de superficie libre y reduce el riesgo de contaminación al cambiar de producto o purgar las líneas.

El diseño de los mamparos internos requiere especial atención. Los mamparos deben tener suficiente resistencia para controlar el movimiento longitudinal del líquido, pero sus aberturas y vías de flujo deben permitir un drenaje completo durante la descarga y la limpieza. Si las aberturas están mal posicionadas, pueden quedar restos de producto atrapados en las zonas bajas. Esto se convierte en un problema práctico cuando un compartimento cambia de un tipo de combustible a otro o cuando es necesario eliminar agua después del mantenimiento.

El tamaño de los compartimentos debe reflejar el patrón real de entrega. Los compartimentos muy pequeños aumentan la complejidad de fabricación, crean más interfaces de sellado y pueden añadir puntos de mantenimiento alrededor de las bocas de hombre, las válvulas y los indicadores de nivel. Los compartimentos muy grandes reducen la flexibilidad de la ruta y pueden obligar a mezclar innecesariamente los programas de entrega. En una revisión técnica, la pregunta adecuada es si la división permite realizar la secuencia de descarga prevista sin generar una transferencia inestable de carga entre los ejes ni dejar residuos atrapados que no puedan utilizarse.

La estrategia de los deflectores también es importante. Los compartimentos completos y los deflectores parciales no son decisiones intercambiables. Los deflectores reducen el oleaje, pero no sustituyen una separación adecuada de los productos. En el caso de los combustibles, las superficies internas y el acabado de las soldaduras deben considerarse conjuntamente. Las zonas de soldadura rugosas, las uniones mal acabadas o las esquinas de difícil acceso pueden acumular sedimentos y complicar la limpieza. Por lo tanto, la calidad de fabricación tiene consecuencias operativas directas, no solo importancia visual.

Los detalles del material y la fabricación deben analizarse conjuntamente

El material de la estructura del depósito suele analizarse únicamente por su espesor, pero el espesor por sí solo aporta muy poca información. El grado del material, la calidad del conformado, la uniformidad de las soldaduras, los refuerzos alrededor de las aberturas y el tratamiento anticorrosivo influyen en la vida útil. Las zonas alrededor de las bocas de hombre, los sumideros de descarga, las boquillas de las tuberías y los soportes de montaje suelen estar sometidas a tensiones concentradas. Estos detalles locales merecen más atención que una cifra de espesor destacada.

En un camión cisterna de combustible, la tolerancia de fabricación afecta al sellado y a la prevención de fugas a largo plazo. La desalineación durante el curvado o la instalación de los soportes puede introducir tensiones en la estructura antes incluso de que el camión cisterna entre en servicio. La soldadura circunferencial automatizada y el conformado controlado suelen ser preferibles cuando el volumen de producción lo permite, porque es más fácil mantener la uniformidad que con un ajuste manual muy variable. Aun así, la soldadura automatizada solo es significativa si se controlan la penetración de raíz, el perfil del cordón y la inspección posterior a la soldadura.

La compatibilidad con el chasis no debe tratarse como un aspecto secundario. Un depósito montado sobre el chasis de un camión pesado debe tener en cuenta la flexión del bastidor, el recorrido de la suspensión y el movimiento de las tuberías. Por esta razón, algunos responsables de flotas comparan la configuración del depósito cisterna con otras aplicaciones de camiones pesados, incluidas configuraciones de Foton Truck utilizadas en el transporte de ingeniería, donde la disposición de la transmisión 6x4, la distancia entre ejes y la distribución de la carga útil ya son factores determinantes. La comparación resulta útil a nivel de integración, aunque la operación del camión cisterna introduce un comportamiento de carga líquida muy diferente.

La selección de la bomba modifica el rendimiento de la entrega

La selección de la bomba debe basarse primero en el entorno de descarga, después en el producto y solo posteriormente en el caudal objetivo. En el servicio de camiones cisterna de combustible, las configuraciones habituales incluyen bombas centrífugas autocebantes, bombas de engranajes y sistemas que dependen parcialmente de la descarga por gravedad cuando las condiciones del lugar lo permiten. Cada configuración modifica los requisitos de mantenimiento, el comportamiento de aspiración y la tolerancia a las restricciones de la línea.

Las bombas centrífugas suelen preferirse cuando se necesitan un caudal mayor y una transferencia más uniforme, pero son sensibles a las condiciones de aspiración y no son ideales para todos los rangos de viscosidad. Las bombas de engranajes pueden proporcionar características de dosificación estables y una mayor capacidad de autocebado, aunque pueden ser menos tolerantes si hay sólidos o contaminación en la línea. Si se espera que el camión cisterna descargue a través de tramos de manguera largos o hacia un almacenamiento situado a diferente altura, la curva de la bomba debe analizarse considerando las pérdidas reales de las tuberías, en lugar de utilizar únicamente las cifras de capacidad nominal de un folleto.

El método de accionamiento es igualmente importante. Una bomba accionada por la toma de fuerza vincula el rendimiento de la descarga con las condiciones de funcionamiento del motor y la compatibilidad de la caja de cambios. El accionamiento hidráulico aporta flexibilidad en algunas configuraciones, pero introduce sus propias consideraciones térmicas y de mantenimiento. En aplicaciones más sencillas, la descarga por gravedad reduce el número de piezas móviles, aunque requiere una disposición favorable de la estación y puede ralentizar los tiempos de operación. Ninguna de estas opciones es universalmente mejor; la elección adecuada depende de si el camión cisterna realiza transferencias desde depósitos, entregas a estaciones de servicio o trabajos urbanos repetidos con entregas cortas.

La disposición de las válvulas, la posición del medidor y la lógica de derivación deben comprobarse junto con la bomba. Una buena bomba combinada con un trazado deficiente de las líneas puede seguir provocando bloqueo por vapor, formación de espuma, cebado lento o vaciado incompleto. La línea más corta no siempre es la mejor si dificulta el acceso para el mantenimiento o impone curvas pronunciadas cerca de la entrada de la bomba.

Aspectos que suelen distorsionar una comparación técnica

• Se compara la capacidad nominal sin reservar espacio para la expansión, dejando dos camiones cisterna con el mismo volumen nominal, pero con ventanas de carga útil diferentes.
• El número de compartimentos se considera un beneficio por sí mismo, aunque las particiones, válvulas y bocas de hombre adicionales aumentan la complejidad de fabricación y mantenimiento.
• La velocidad de descarga se evalúa a partir de los datos de la placa de la bomba, en lugar de considerar el sistema completo, incluida la longitud de la manguera, el estado del filtro, la altura de entrada y la elevación del lugar.
• La evaluación del material se detiene en el espesor de la estructura e ignora el acabado de las soldaduras, el refuerzo de las boquillas, el diseño del sumidero y la protección contra la corrosión alrededor de los accesorios.
• El chasis y el depósito se revisan por separado, lo que puede ocultar un desequilibrio de la carga sobre los ejes durante una descarga por etapas.

En la práctica, una especificación sólida para un camión cisterna de combustible debe leerse como un sistema coordinado: la geometría de la estructura, la lógica de los compartimentos, las tuberías, la bomba y el chasis del camión deben respaldar el mismo patrón operativo. Cuando una de las partes se selecciona de forma aislada, el problema suele aparecer posteriormente como una descarga lenta, una conducción inestable, residuos atrapados, dificultades de limpieza o un desgaste prematuro alrededor de los soportes del depósito y las conexiones de las líneas.

Por lo tanto, la interpretación más fiable del diseño de un camión cisterna debe basarse en aspectos físicos y no promocionales. Hay que observar cómo se consigue que el volumen sea utilizable, cómo se drenan realmente los compartimentos, cómo se comporta la bomba en condiciones reales de las líneas y cómo interactúa el depósito montado con el bastidor del camión pesado durante una ruta con carga parcial. Ahí es donde normalmente queda clara la diferencia entre un camión cisterna de combustible nominalmente aceptable y uno realmente operativo.
