Deflectores de cisternas de combustible y riesgo de vuelco: lo que los compradores deben saber

Al evaluar un semirremolque cisterna de combustible en venta, que esté «equipado con rompeolas» no basta para determinar cómo se comportará en carretera. Los rompeolas pueden reducir el oleaje del líquido, pero su efecto depende de su orientación, aberturas, separación y de la cantidad de combustible transportada. Una cisterna con rompeolas aún puede volcar si las fuerzas en las curvas superan el margen de estabilidad del vehículo.

La pregunta útil al comprar es si la disposición interna y la configuración completa del vehículo son adecuadas para el patrón de carga previsto. Un semirremolque que realiza varias entregas debe evaluarse con niveles de carga intermedios, no solo al salir de la terminal completamente cargado.

Los rompeolas y los compartimentos estancos controlan aspectos diferentes

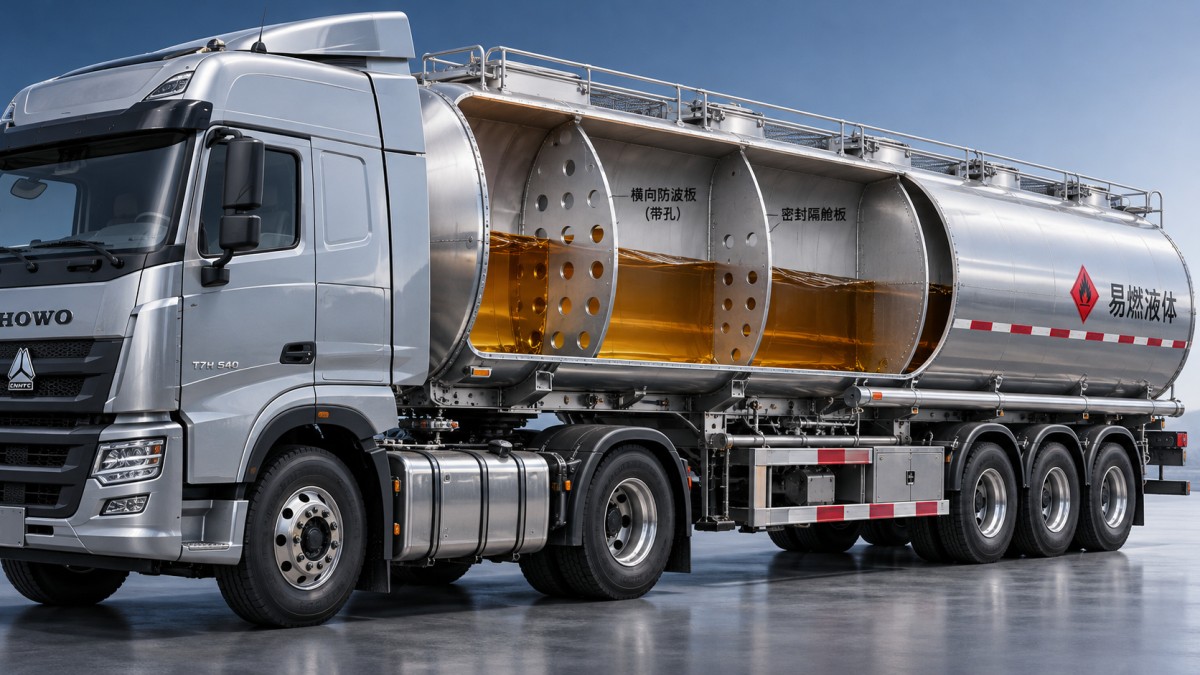

Un rompeolas es una barrera interna con aberturas que permiten el paso del líquido. Interrumpe su movimiento y disipa parte de la energía del oleaje. Como el líquido sigue conectado a través de esas aberturas, una sección con rompeolas no constituye automáticamente un compartimento de carga independiente.

Un mamparo estanco divide la cisterna en compartimentos distintos. Cada compartimento contiene su propio líquido, lo que permite cargar y descargar por separado cuando la disposición de tuberías correspondiente lo permite. Sin embargo, el combustible todavía puede oscilar dentro de un compartimento parcialmente lleno.

Solicite un plano que distinga los rompeolas perforados de los mamparos estancos al líquido. El número de bocas de hombre no determina el número de compartimentos, y una especificación que indique «varias placas internas» no explica su función.

Por lo tanto, comparar únicamente el número de rompeolas es poco fiable. Dos cisternas con el mismo número de placas pueden tener trayectorias de flujo, luces sin apoyo y respuestas del líquido diferentes. Las aberturas también deben permitir el drenaje y el acceso para la inspección, por lo que limitar más el paso del líquido no constituye por sí solo una solución de diseño completa.

Por qué las cargas parciales requieren una evaluación específica

En una cisterna parcialmente llena, el combustible puede desplazarse sobre una superficie líquida expuesta. Al tomar una curva, la superficie se inclina y el líquido se desplaza hacia el exterior del giro. Este movimiento modifica la distribución de la carga y puede aumentar el efecto de vuelco que ya producen la masa y la altura del vehículo.

Durante el frenado, el líquido se desplaza hacia delante. Los rompeolas transversales pueden moderar este oleaje, pero no mantienen el combustible rígidamente en su sitio. Una corrección brusca de la dirección mientras el líquido aún está en movimiento produce una respuesta distinta a la de un frenado suave en línea recta.

Es tentador suponer que una menor cantidad de carga siempre implica menos riesgo de vuelco. Una menor masa de carga puede reducir algunas fuerzas, pero el llenado parcial también modifica el comportamiento del oleaje y el centro de gravedad combinado. Estos efectos no siguen una regla sencilla aplicable a todas las cisternas. Asimismo, una cisterna casi llena puede dejar menos espacio para el oleaje y, aun así, transportar una masa considerable a cierta altura.

No existe un «porcentaje más seguro» universal que pueda determinarse únicamente a partir de la capacidad de la cisterna. Las condiciones de llenado permitidas deben tener en cuenta la expansión de la carga, los requisitos de transporte aplicables y el rango operativo aprobado de la cisterna. Llenarla por completo para eliminar el espacio libre no es una alternativa aceptable a evaluar la estabilidad.

Considere una ruta de reparto en la que se vacía un compartimento mientras otro queda parcialmente lleno. La distribución del peso al salir puede ser aceptable, pero una situación posterior puede modificar la carga sobre el perno rey, las cargas por eje y el movimiento del líquido. La secuencia de descarga de los compartimentos debe formar parte de la evaluación.

La resistencia al vuelco depende del vehículo completo

Los rompeolas abordan solo una parte del comportamiento de una cisterna. La altura de montaje del tanque, su forma transversal, el ancho de vía, la respuesta de la suspensión, los neumáticos, la flexibilidad del chasis y la compatibilidad con el tractocamión también influyen en la estabilidad. Un perfil bajo del tanque puede ayudar a reducir el centro de gravedad, pero su apariencia exterior no permite determinar el centro de gravedad con carga.

La exigencia en las curvas aumenta rápidamente con la velocidad. En una misma curva, un aumento moderado de la velocidad puede consumir una parte considerable del margen de estabilidad disponible. El peralte desfavorable de la carretera, los giros bruscos, los arcenes blandos y las superficies irregulares pueden reducir aún más ese margen. Los rompeolas no compensan una velocidad excesiva al entrar en una curva ni que una rueda se salga del borde de la carretera.

Los sistemas electrónicos de frenado y de control de estabilidad antivuelco, cuando están instalados, pueden ayudar a gestionar determinadas situaciones incipientes. Su presencia no determina una velocidad segura para todas las curvas, y su eficacia depende de la configuración del sistema, la compatibilidad del vehículo y la adherencia disponible de los neumáticos.

Para comparar, mantenga constantes el tractocamión, la altura del acoplamiento, las condiciones de la suspensión y las condiciones de la carga. De lo contrario, un resultado de estabilidad aparentemente mejor podría deberse a condiciones de ensayo diferentes, y no a un mejor diseño del semirremolque.

Qué debe mostrar la documentación técnica

Una documentación útil del proveedor relaciona los detalles de construcción con las condiciones de carga y el comportamiento del vehículo. Una afirmación general como «diseño antioleaje» ofrece pocas bases para su aceptación. Solicite documentación que responda a estas preguntas:

• ¿Qué hay dentro de la cisterna? Los planos de disposición general deben identificar los límites de los compartimentos, la orientación de los rompeolas, la geometría de las placas, las aberturas, las fijaciones y las vías de drenaje.
• ¿Qué cargas se evaluaron? Los programas de carga deben abarcar las densidades de combustible pertinentes, las combinaciones de compartimentos, los llenados parciales y las etapas de entrega, junto con las cargas correspondientes sobre el perno rey y los ejes.
• ¿Qué respalda la afirmación de estabilidad? Los cálculos, las simulaciones o los informes de ensayo deben indicar la configuración del vehículo, el método, las hipótesis y los estados de carga evaluados.
• ¿Cómo está soportada la estructura interna? La información de diseño debe abordar las cargas sobre los rompeolas y sus fijaciones, incluidas las cargas repetidas que pueden contribuir a la fatiga.
• ¿Qué límites operativos se derivan de la evaluación? La documentación debe traducir la evaluación en disposiciones de carga permitidas, secuencias de descarga y requisitos de inspección.

Una evaluación estática de estabilidad puede ayudar a explicar la resistencia al vuelco en condiciones definidas. Por sí sola, no describe el movimiento transitorio del líquido durante una maniobra evasiva. Si se ofrece una simulación, compruebe si representa el líquido como un fluido en movimiento o simplemente como una masa fija. Estos enfoques responden a preguntas diferentes.

Del mismo modo, para aplicar a un semirremolque ofrecido un informe correspondiente a otra longitud de cisterna, suspensión, altura de montaje o disposición de compartimentos, se necesita una justificación documentada. La documentación debe poder vincularse a la configuración que se va a comprar.

Separe el cumplimiento normativo de la adecuación a la ruta

Los requisitos para el transporte de combustible dependen del mercado de destino, la clasificación de la carga y el diseño de la cisterna. La especificación de compra debe identificar el marco normativo aplicable a las mercancías peligrosas y los requisitos de homologación del vehículo, y luego relacionar cada requisito con los planos, los registros de inspección y los documentos de homologación pertinentes.

La integridad de la cisterna, el cumplimiento de los requisitos de frenado y el comportamiento antivuelco son aspectos relacionados, pero distintos. Superar una prueba de estanqueidad no demuestra la estabilidad dinámica. Del mismo modo, un diseño de cisterna conforme no demuestra que todas las secuencias posibles de carga de los compartimentos sean adecuadas para su funcionamiento.

En el caso de un proveedor internacional como Shandong Jiyake Automobile Sales Co., Ltd., la consulta técnica debe especificar el país de destino, los combustibles previstos, la configuración del tractocamión y el patrón de reparto. Los equipos de fabricación y la capacidad de producción aportan información de contexto; la documentación decisiva es la correspondiente a la configuración específica del semirremolque.

Incluya el plan de carga en la especificación de compra

Antes de comparar ofertas, prepare una matriz de carga que cubra las condiciones de salida, las entregas intermedias y el regreso. Incluya la densidad del combustible, las cantidades por compartimento, el tractocamión previsto, la altura del acoplamiento y las características de la ruta, como rotondas estrechas o curvas prolongadas. Solicite a cada proveedor que evalúe las mismas condiciones.

También debe prestarse atención al acceso para inspección. Las fijaciones de los rompeolas, las soldaduras internas y las aberturas de drenaje requieren un plan apropiado de inspección y mantenimiento. Los trabajos dentro de una cisterna requieren procedimientos controlados para atmósferas peligrosas y espacios confinados; no son una revisión rutinaria del conductor.

Acepte el semirremolque conforme a una configuración y un rango operativo definidos. El proveedor debe demostrar cómo funcionan los rompeolas, qué condiciones de carga parcial se evaluaron y cómo se comunicarán los límites resultantes al personal de carga y a los conductores. Así, «cisterna con rompeolas» tendrá un significado práctico que va más allá de una línea en la especificación de venta.
