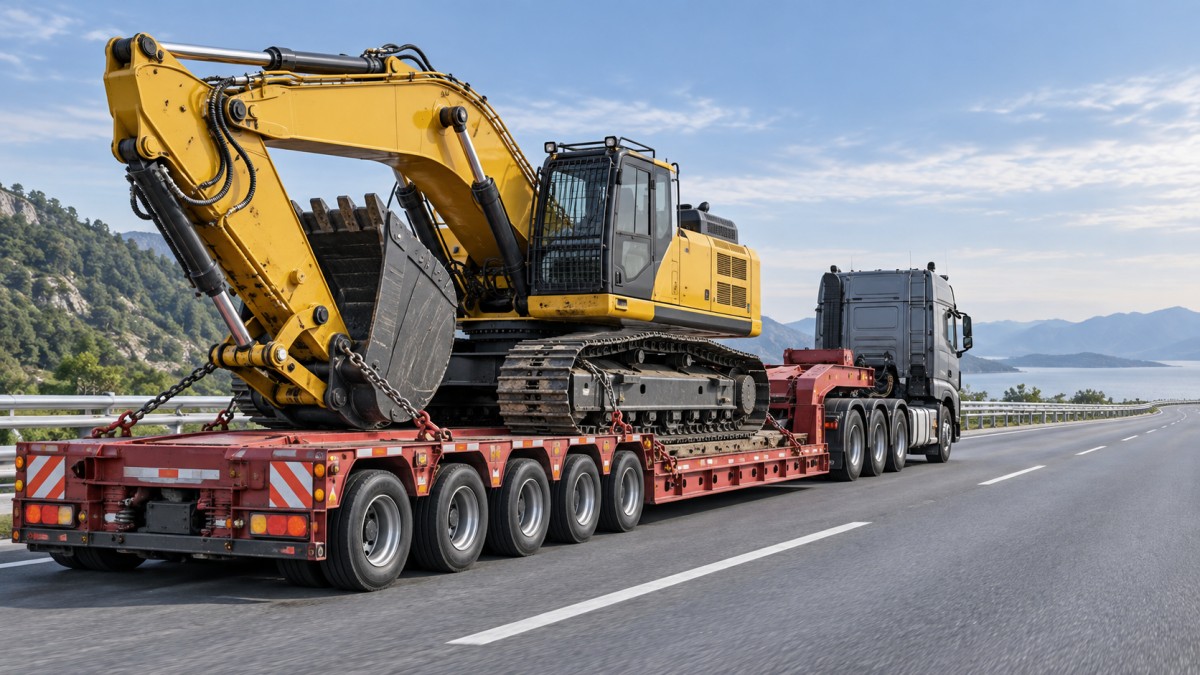

¿Puede un remolque de cama baja en venta soportar las cargas por eje de su excavadora?

Una excavadora puede transportarse de forma segura en un semirremolque de cama baja solo cuando la capacidad nominal de cada eje, el peso bruto combinado permitido, la disposición de la plataforma y la posición real de la carga del remolque funcionan conjuntamente. Un remolque anunciado con una alta capacidad de carga útil no es automáticamente adecuado para su máquina. Una excavadora puede caber físicamente en la plataforma y, aun así, sobrecargar los ejes traseros del remolque, los ejes motrices de la tractora o un grupo de ejes sensible a los límites de carga de puentes una vez que se incluyen el combustible, los implementos, las rampas y los equipos de sujeción.

Este problema suele surgir cuando un comprador compara únicamente el peso operativo de la excavadora con la capacidad indicada de un Semirremolque de Cama Baja en Venta. La máquina se carga, la pluma se repliega y el remolque parece nivelado a primera vista. Sin embargo, el centro de gravedad puede quedar demasiado hacia atrás, especialmente con un contrapeso pesado, una pluma larga, un martillo hidráulico o un cucharón todavía instalado. El resultado puede ser una carga desigual sobre los neumáticos, una respuesta deficiente de la dirección, un exceso de esfuerzo en los ejes y una configuración de transporte que quizá no cumpla los requisitos de la ruta o de las carreteras locales.

Comience por las cargas por eje, no por la carga útil anunciada

La carga útil es el peso total de la carga que un remolque está diseñado para transportar en las condiciones especificadas. La carga por eje es el peso realmente transferido a cada eje o grupo de ejes después de posicionar la excavadora y acoplarla a una tractora. Ambos conceptos están relacionados, pero no son la misma medida.

Por ejemplo, un remolque con capacidad nominal de 60 toneladas no es necesariamente apto para todas las excavadoras de 60 toneladas. El cálculo de la carga bruta debe incluir la tara del remolque, la configuración operativa de la excavadora, los implementos desmontables y no desmontables, los bloques o esteras transportados en la plataforma, las cadenas, los tensores y cualquier accesorio transportado con la máquina. La tractora también tiene sus propios límites de carga por eje y de carga sobre la quinta rueda.

La relación básica de transporte es:

Peso bruto combinado = peso de la tractora + peso del remolque + peso de la excavadora + accesorios transportados.

Ese total debe distribuirse después entre el eje direccional, el grupo de ejes motrices, el grupo de ejes del remolque y cualquier grupo de ejes adicional utilizado en la configuración. Una decisión segura se basa en esos pesos reales, no en una sola cifra de capacidad indicada en un anuncio de venta.

Por qué la geometría de la excavadora cambia la respuesta

Las excavadoras no distribuyen el peso sobre un remolque como una carga rectangular uniforme. Su contrapeso concentra una masa considerable cerca de la parte trasera de la estructura superior. La pluma, el brazo, el cucharón, el enganche rápido y la herramienta de trabajo opcional pueden desplazar el punto de equilibrio hacia delante o hacia atrás según cómo se guarden. La longitud de las orugas también afecta al punto donde se aplica la carga de contacto sobre la plataforma.

Antes de seleccionar un remolque, obtenga las dimensiones de transporte y el peso de la excavadora en la condición en la que realmente viajará. La documentación del fabricante puede indicar varias cifras: peso de la máquina base, peso operativo, peso de envío y pesos con distintos trenes de rodaje o implementos. Utilice la configuración de transporte pertinente en lugar de la cifra publicada más baja.

• Mida o confirme la longitud total de la máquina, el ancho de las orugas, la altura y la longitud de contacto de las orugas.
• Identifique el centro de gravedad aproximado; no suponga que está en el centro geométrico de la máquina.
• Incluya el implemento más pesado que se prevea mantener instalado durante el transporte.
• Compruebe si la pluma puede bajarse a una posición que reduzca la altura sin desplazar demasiado peso hacia un extremo de la plataforma.
• Considere el peso de las rampas de carga, los componentes de cuello de cisne desmontable y los equipos de sujeción.

Una máquina con un peso operativo similar pero con un voladizo trasero más largo puede generar un resultado de carga por eje muy diferente. Por esta razón, una cama baja seleccionada para un modelo de excavadora puede no ser la elección adecuada para otro modelo de la misma categoría de peso.

Utilice la posición de la carga para controlar la distribución entre ejes

Una vez que la excavadora está sobre la plataforma, moverla una distancia relativamente corta puede cambiar significativamente la carga soportada por el perno rey y los ejes del remolque. Por lo general, mover la máquina hacia delante transfiere más peso hacia la tractora a través de la quinta rueda. Moverla hacia atrás tiende a añadir carga al grupo de ejes del remolque y puede reducir la carga sobre los ejes motrices de la tractora.

Ninguno de los extremos es deseable. Una carga demasiado baja sobre los ejes motrices de la tractora puede reducir la tracción y la estabilidad. Una carga excesiva sobre el perno rey puede superar los límites de la tractora o del acoplamiento. Demasiado peso sobre los ejes del remolque puede sobrecargar los neumáticos, los cubos, los componentes de suspensión o los límites legales de carga por eje en carretera. Un plan de carga práctico busca una distribución equilibrada que se mantenga dentro de la capacidad nominal de cada componente y de las restricciones operativas aplicables.

Qué verificar antes de aprobar una posición

Utilice una báscula o un cálculo competente de distribución de peso basado en dimensiones verificadas y pesos de los componentes. La evaluación visual es útil para detectar problemas evidentes, pero no puede confirmar el cumplimiento de los límites por eje.

Adapte la estructura del remolque al ciclo de trabajo

Las capacidades nominales de los ejes por sí solas no determinan si una cama baja es adecuada. La viga principal, los travesaños, la plataforma, el diseño del cuello, la suspensión, las rampas y los puntos de amarre deben adaptarse a la excavadora y a la frecuencia con la que se trasladará. El transporte ocasional por carreteras pavimentadas lisas es distinto de la carga repetida en obras de construcción accidentadas, caminos de acceso a canteras o zonas de trabajo de infraestructura.

Preste especial atención a la altura de la plataforma cargada. Las plataformas más bajas ayudan a reducir la altura total de transporte y pueden mejorar la estabilidad, pero deben seguir proporcionando suficiente distancia al suelo durante los giros, al usar rampas, en accesos irregulares y en caminos temporales de obra. Un cuello de cisne desmontable o un sistema de carga hidráulico pueden facilitar la carga de equipos sobre orugas, pero los componentes y la configuración adicionales también afectan al peso en vacío y a la distribución de carga por eje.

El ancho de la plataforma debe soportar completamente las orugas o utilizar soluciones de ensanche correctamente diseñadas. No dependa de una plataforma estrecha con los bordes de las orugas sin apoyo simplemente porque la excavadora pueda subirse a ella. La carga de las orugas debe distribuirse sobre una estructura de plataforma diseñada para ese patrón de contacto.

Para excavadoras excepcionalmente pesadas, máquinas largas o proyectos en los que las condiciones de la ruta varían, una configuración modular puede proporcionar mayor control sobre la agrupación de ejes y el equilibrio de carga. Un Remolque Modular Hidráulico está diseñado con módulos hidráulicos conectables y suspensión independiente, lo que permite adaptar la disposición de la plataforma a cargas mayores y condiciones de terreno exigentes. Su configuración de carga útil declarada de 100T utiliza cuatro ejes lubricados con aceite de 13T, mientras que la estructura de viga I de alta resistencia Q355B, las dimensiones opcionales y la opción de suspensión neumática deben seguir evaluándose frente a la excavadora, la tractora, la ruta y los límites operativos locales específicos. La capacidad indicada en papel no sustituye un plan completo de cargas por eje.

No pase por alto los neumáticos, la suspensión y el frenado

Un grupo de ejes de remolque solo puede rendir tan bien como el componente de soporte con la menor capacidad nominal. El índice de carga de los neumáticos, la capacidad nominal de las ruedas, la capacidad de los ejes, la capacidad de la suspensión, el estado de los frenos y la capacidad nominal del acoplamiento deben estar alineados. La sobrecarga puede manifestarse primero como exceso de calor en los neumáticos, desgaste irregular, asentamiento de la suspensión o conducción inestable, en lugar de una falla estructural visible.

El tipo de suspensión importa en terrenos irregulares. La suspensión neumática puede ayudar a mantener nivelada la plataforma y mejorar las características de marcha, mientras que las configuraciones mecánicas pueden preferirse para determinadas aplicaciones. Independientemente del tipo de suspensión, la carga debe mantenerse equilibrada durante los giros, en pendientes transversales y al pasar de carreteras pavimentadas a terrenos accidentados. Una máquina correctamente cargada sobre hormigón nivelado puede transferir el peso de manera diferente cuando un lado del remolque circula más alto que el otro.

El equipo de frenado también debe considerarse en relación con el peso bruto cargado. El sistema de frenos del remolque, la compatibilidad con la tractora, el suministro de aire, las conexiones eléctricas y cualquier equipo de frenos antibloqueo deben estar en condiciones adecuadas de funcionamiento. El transporte de equipos pesados deja menos margen para un mal ajuste de los frenos o equipos incompatibles.

La sujeción forma parte del cálculo de carga

Una excavadora debe estar asegurada contra movimientos hacia delante, hacia atrás y laterales. El número, la ubicación, la capacidad nominal y el ángulo de las cadenas u otros dispositivos de sujeción aprobados dependen de la máquina, el remolque y los requisitos operativos. Los puntos de amarre deben formar parte de la selección del remolque, no considerarse posteriormente. Deben situarse de modo que la sujeción pueda aplicarse sin dañar las mangueras, los componentes de las orugas, los cilindros o la plataforma.

Baje el implemento según sea necesario para el transporte, active los procedimientos de bloqueo de desplazamiento de la máquina cuando corresponda y evite depender únicamente de la presión hidráulica para mantener los componentes móviles en su sitio. Compruebe que las cadenas no rocen bordes afilados y que los tensores permanezcan accesibles para su inspección. Las cadenas y herramientas adicionales pueden parecer elementos menores, pero deben incluirse en la evaluación real del peso de transporte.

Cuando la respuesta es «no con esta configuración»

Una cama baja puede no ser adecuada incluso cuando su carga útil nominal supera el peso de la excavadora. Las señales de advertencia incluyen un grupo de ejes del remolque cerca de su capacidad máxima antes de añadir implementos, una carga sobre el perno rey superior al valor permitido por la tractora, un ancho de plataforma insuficiente para las orugas, un ángulo de aproximación deficiente de las rampas, una distancia al suelo limitada o ninguna forma práctica de colocar la excavadora en una posición equilibrada.

En esa situación, la respuesta más segura no es aceptar una configuración al límite. Considere una plataforma más larga, mayor capacidad de ejes, una disposición de cuello diferente, una plataforma más ancha, una configuración modular de ejes o un plan de transporte que retire los implementos cuando sea práctico. Confirme la configuración final con pesos reales por eje antes del uso habitual, especialmente cuando cambien la excavadora, el conjunto de implementos, la tractora o la ruta.

El remolque adecuado es aquel que transporta su excavadora dentro de los límites de cada grupo de ejes y componente, manteniendo al mismo tiempo la máquina correctamente apoyada, asegurada y maniobrable. Considere la capacidad anunciada como un punto de partida; la decisión final debe basarse en pesos por eje verificados con carga y en la configuración exacta de transporte.
